Jak prawidłowo zakuć przewód hydrauliczny, jakie elementy wybrać i w jaki sposób sprawdzić szczelność gotowego połączenia? Przedstawiamy praktyczny przewodnik dla warsztatów hydraulicznych, serwisów maszyn oraz producentów OEM.

​Jakie komponenty są potrzebne do zakuwania przewodów hydraulicznych?

Kompletny przewód hydrauliczny składa się z elastycznego węża, końcówek przyłączeniowych oraz tulei zaciskowych. Każdy element musi odpowiadać parametrom pracy instalacji, a cały zestaw powinien być dopuszczony do wspólnego montażu przez producenta systemu.

Najważniejsze komponenty to:

• Wąż hydrauliczny – odpowiada za transport oleju pod ciśnieniem. Jego konstrukcja, średnica i ciśnienie robocze muszą być dostosowane do układu.

• Końcówki do zakuwania węży – umożliwiają połączenie przewodu z rozdzielaczem, siłownikiem, pompą lub innym elementem instalacji.

• Tuleje zaciskowe – podczas zakuwania ulegają kontrolowanemu odkształceniu, zapewniając mechaniczne zamocowanie końcówki.

• Elementy uszczelniające – O-ringi, podkładki metalowo-gumowe lub powierzchnie stożkowe odpowiadają za szczelność przyłącza.

• Osłony przewodów – chronią wąż przed uszkodzeniami mechanicznymi, ścieraniem i czynnikami zewnętrznymi.

Szczególnie istotna jest zgodność końcówki, tulei i węża. Podobne wymiary elementów różnych producentów nie stanowią potwierdzenia ich kompatybilności.

Trwałość zakucia zależy od całego systemu połączenia, a nie wyłącznie od siły zacisku.

​Zakuwanie przewodów hydraulicznych krok po kroku

Proces wykonywania przewodu wysokiego ciśnienia powinien przebiegać według określonej procedury technologicznej, z wykorzystaniem tabel zaciskowych producenta.

​Krok 1. Dobór odpowiedniego węża hydraulicznego

Pierwszym etapem jest określenie maksymalnego ciśnienia roboczego, średnicy wewnętrznej, temperatury oraz rodzaju transportowanego medium.

W hydraulice siłowej najczęściej wykorzystuje się:

• EN 853 1SN – węże z pojedynczym oplotem stalowym.

• EN 853 2SN – węże z dwoma oplotami stalowymi.

• EN 857 2SC – kompaktowe węże dwuoplotowe.

• EN 856 4SP i 4SH – węże wielospiralne przeznaczone do wymagających zastosowań wysokociśnieniowych.

Szeroki wybór konstrukcji i średnic znajduje się w kategorii węże hydrauliczne Hydron. Przy doborze komponentów do instalacji przemysłowych i OEM należy kierować się parametrami technicznymi konkretnego węża, uwzględniając standardy bezpieczeństwa i warunki eksploatacji.

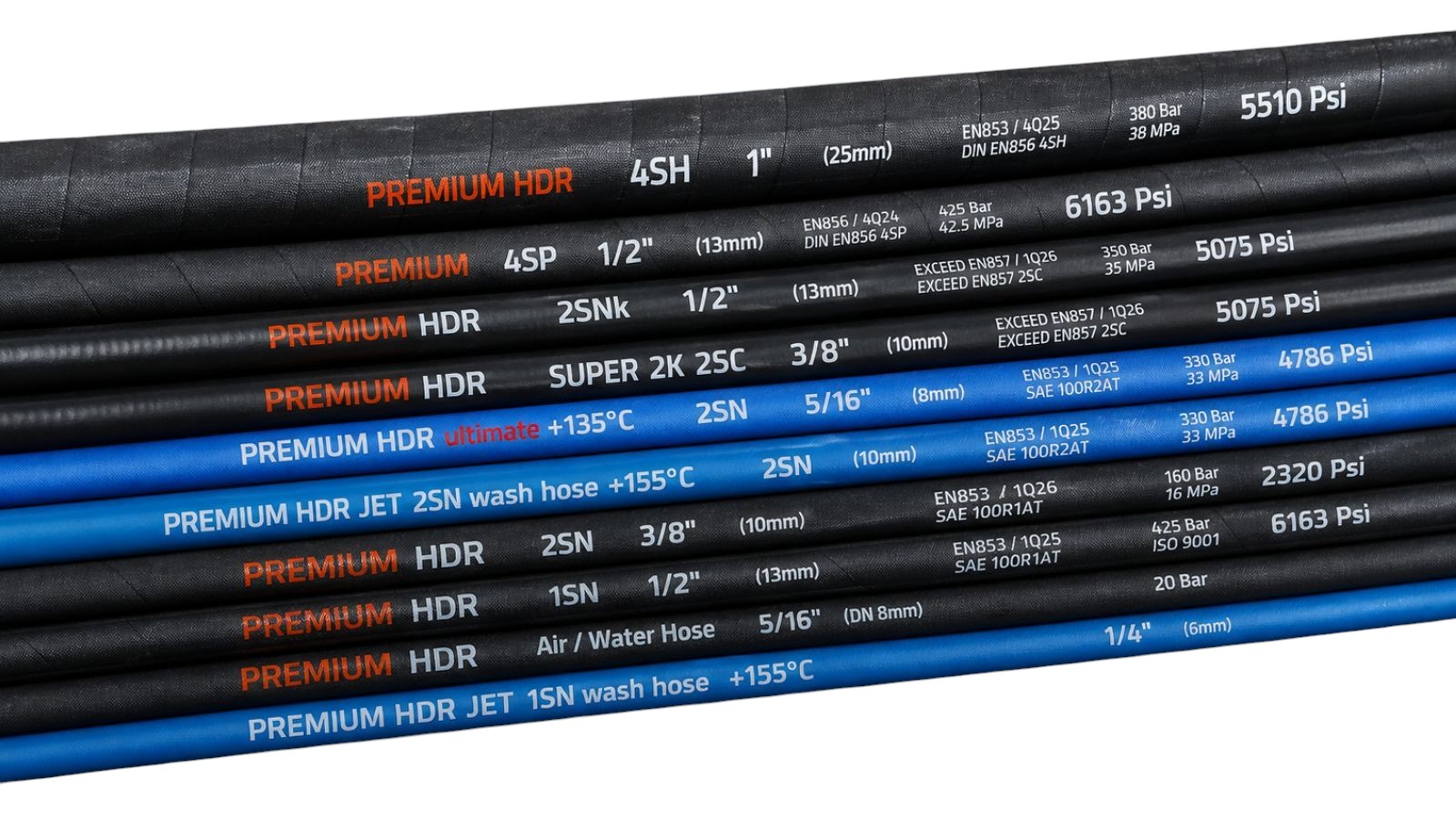

​Krok 2. Odczytanie oznaczeń na wężu

Przed rozpoczęciem zakuwania należy sprawdzić oznaczenia naniesione na powierzchnię przewodu.

Typowe oznaczenie może zawierać:

• nazwę producenta;

• typ konstrukcyjny, np. 2SN lub 4SH;

• średnicę nominalną DN;

• maksymalne ciśnienie robocze w barach lub MPa;

• normę wykonania;

• informacje umożliwiające identyfikację partii produkcyjnej.

Przykładowo oznaczenie DN10 2SN EN 853 informuje o nominalnej średnicy przewodu oraz konstrukcji dwuoplotowej zgodnej z określoną normą.

Szczegółowe wyjaśnienie symboli zawiera poradnik jak odczytywać oznaczenia węża hydraulicznego. Znajomość oznaczeń ułatwia identyfikację przewodów wysokiego ciśnienia podczas napraw i produkcji seryjnej.

​Krok 3. Dobór końcówek i tulei zaciskowych

Kolejnym etapem jest wybór końcówek odpowiadających rodzajowi przyłącza hydraulicznego.

Najpopularniejsze standardy obejmują:

• DKL i DKS – końcówki metryczne ze stożkiem 24° w odpowiednich seriach.

• DKOL i DKOS – końcówki metryczne ze stożkiem 24° i uszczelnieniem O-ring.

• BSP – połączenia z gwintami rurowymi, występujące z różnymi rozwiązaniami uszczelniającymi.

• JIC – końcówki z uszczelnieniem stożkowym 37°.

• ORFS – połączenia z płaskim uszczelnieniem czołowym O-ring.

Tuleja zaciskowa musi być dobrana do konstrukcji węża i konkretnej końcówki zgodnie z dokumentacją producenta.

Należy również ustalić, czy zastosowany system wymaga wcześniejszego skórowania zewnętrznej lub wewnętrznej warstwy gumy.

​Krok 4. Cięcie i przygotowanie przewodu

Wąż należy przyciąć na wymaganą długość za pomocą odpowiedniej przecinarki. Cięcie powinno być prostopadłe do osi przewodu i nie może powodować deformacji stalowego wzmocnienia.

Po przecięciu trzeba usunąć z wnętrza przewodu opiłki metalu, fragmenty gumy i inne zanieczyszczenia.

Niewłaściwie oczyszczony przewód może doprowadzić do uszkodzenia pomp, zaworów i rozdzielaczy hydraulicznych.

​Krok 5. Montaż końcówki i tulei

Przed zakuwaniem należy umieścić tuleję na wężu, a następnie osadzić końcówkę na wymaganej głębokości.

Warto oznaczyć miejsce prawidłowego osadzenia końcówki, aby podczas zaciskania kontrolować ewentualne przesunięcie elementów.

Niepełne wsunięcie końcówki może znacząco osłabić połączenie i zwiększyć ryzyko jej wyrwania pod ciśnieniem.

​Krok 6. Zakuwanie przewodu na zakuwarce

Zakuwarka do węży hydraulicznych wykorzystuje zestaw szczęk zaciskowych, które równomiernie odkształcają tuleję wokół końcówki.

Operator powinien:

1. Wybrać szczęki zgodne z tabelą zaciskową.

2. Ustawić wymaganą średnicę zakucia.

3. Umieścić tuleję we właściwej pozycji roboczej.

4. Przeprowadzić zakuwanie zgodnie z instrukcją maszyny.

5. Zmierzyć uzyskaną średnicę zacisku.

6. Sprawdzić, czy końcówka nie przesunęła się podczas procesu.

Średnica zakucia nie jest wartością uniwersalną. Zależy od konkretnego połączenia węża, końcówki i tulei. Nie należy ustalać jej samodzielnie na podstawie wyglądu gotowego przewodu.

​Krok 7. Kontrola szczelności i jakości przewodu

Po zakończeniu zakuwania należy sprawdzić wymiary oraz stan połączenia.

Kontrola obejmuje:

• średnicę zakucia zgodną z dokumentacją;

• prawidłowe osadzenie końcówek;

• brak pęknięć i deformacji tulei;

• poprawną orientację końcówek kątowych;

• czystość wnętrza przewodu;

• zgodność gwintów i powierzchni uszczelniających.

W przypadku wymaganych prób ciśnieniowych należy stosować odpowiednie stanowisko badawcze i procedurę producenta. Nie wolno wykonywać takich prób bez osłon chroniących operatora ani poszukiwać wycieków dłonią.

​Jakie błędy powodują nieszczelność zakutego przewodu?

Najczęstszymi przyczynami awarii są niekompatybilne komponenty, niewłaściwa średnica zakucia oraz nieprawidłowy montaż.

Do typowych błędów należą:

• zastosowanie tulei nieprzeznaczonej do danego węża;

• zbyt mała lub zbyt duża średnica zacisku;

• niepełne osadzenie końcówki;

• pomylenie gwintu lub rodzaju uszczelnienia;

• nieprawidłowe składowanie przewodów;

• przekroczenie minimalnego promienia gięcia;

• skręcenie przewodu podczas montażu.

Należy pamiętać, że ciśnienie dopuszczalne kompletnego przewodu ogranicza element o najniższym ciśnieniu znamionowym.

Dla bezpiecznej eksploatacji istotne są również wytyczne ISO/TS 17165-2 i SAE J1273 dotyczące doboru, wykonywania oraz użytkowania zespołów przewodów hydraulicznych.

​Wyposażenie warsztatu do zakuwania węży hydraulicznych

Profesjonalne stanowisko produkcji przewodów wymaga zakuwarki, przecinarki, narzędzi pomiarowych, wyposażenia do czyszczenia oraz uporządkowanego magazynu końcówek i tulei.

Dla firm rozpoczynających wykonywanie przewodów praktycznym rozwiązaniem mogą być pakiety startowe do zakuwania przewodów hydraulicznych, ułatwiające organizację wyposażenia warsztatu. Przy wyborze stanowiska do obsługi wysokiego ciśnienia i zleceń OEM należy zweryfikować zakres średnic, dostępność szczęk, dokumentację zaciskową oraz standardy bezpieczeństwa.

Hydron to polski producent złączek i końcówek do przewodów wysokiego ciśnienia, węży hydraulicznych i przemysłowych oraz dystrybutor profesjonalnych zakuwarek do węży hydraulicznych dla warsztatów i OEM.

HYDRON zapewnia dostęp do komponentów hydrauliki siłowej, maszyn do zakuwania oraz wsparcia technicznego przy doborze wyposażenia dla warsztatów i zakładów produkcyjnych.

Szczelne zakucie przewodu hydraulicznego jest rezultatem prawidłowego doboru komponentów, kontrolowanego procesu zaciskania i końcowej kontroli jakości. Profesjonalne wykonanie przewodu pozwala ograniczyć ryzyko wycieków oleju, kosztownych awarii oraz nieplanowanych przestojów maszyn.
